ESP32-S3 Board
- ESP32-S3 DevkitC1
반드시 2개의 USB를 사용해서 진행 아래는 오직 TEST 용
- USB Ports
- Left USB : Serial Interface (ESP-Flash/Monitor)
- Right USB : USB or JTAG (Not used JTAG, USB-CDC)
세부사항을 아래
Firmware
- Python Capture
USB-CDC ACM (즉 Serial Monitor 로)로 Packet을 받아 이를 저장하므로, USB 와 같이 Python 으로 Pcap저장
-
Python Setup
pip install -r .\requirements.txt -
Python Package Backup
pip freeze > requirements.txt
Hardware
- ESP32-S3 DevkitC-1 Manual
- ESP32-S3 DevkitC-1 Manual
- ESP32-S3 DevkitC-1 Schemetic

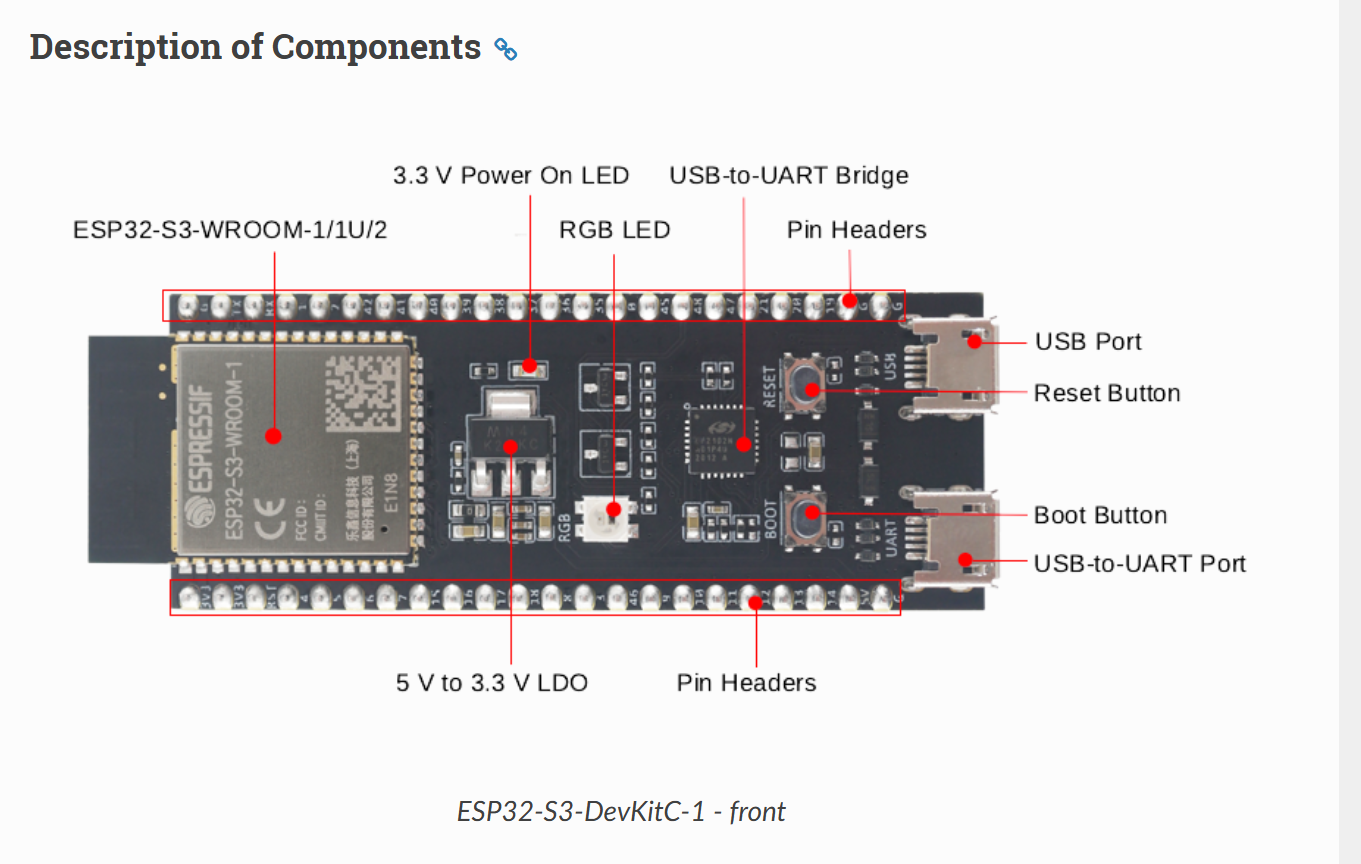

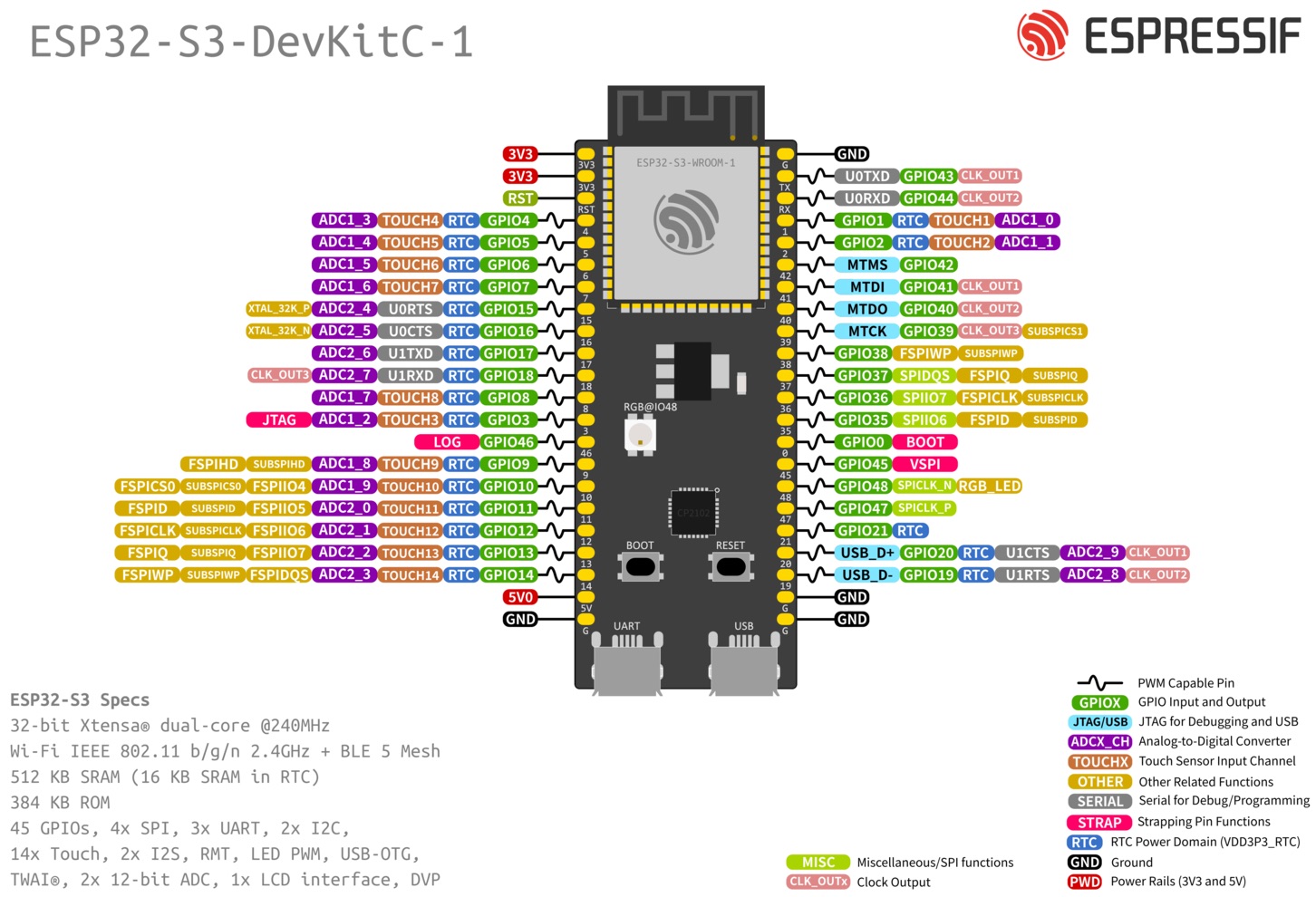

- ESP32-S3 DevkitC-1

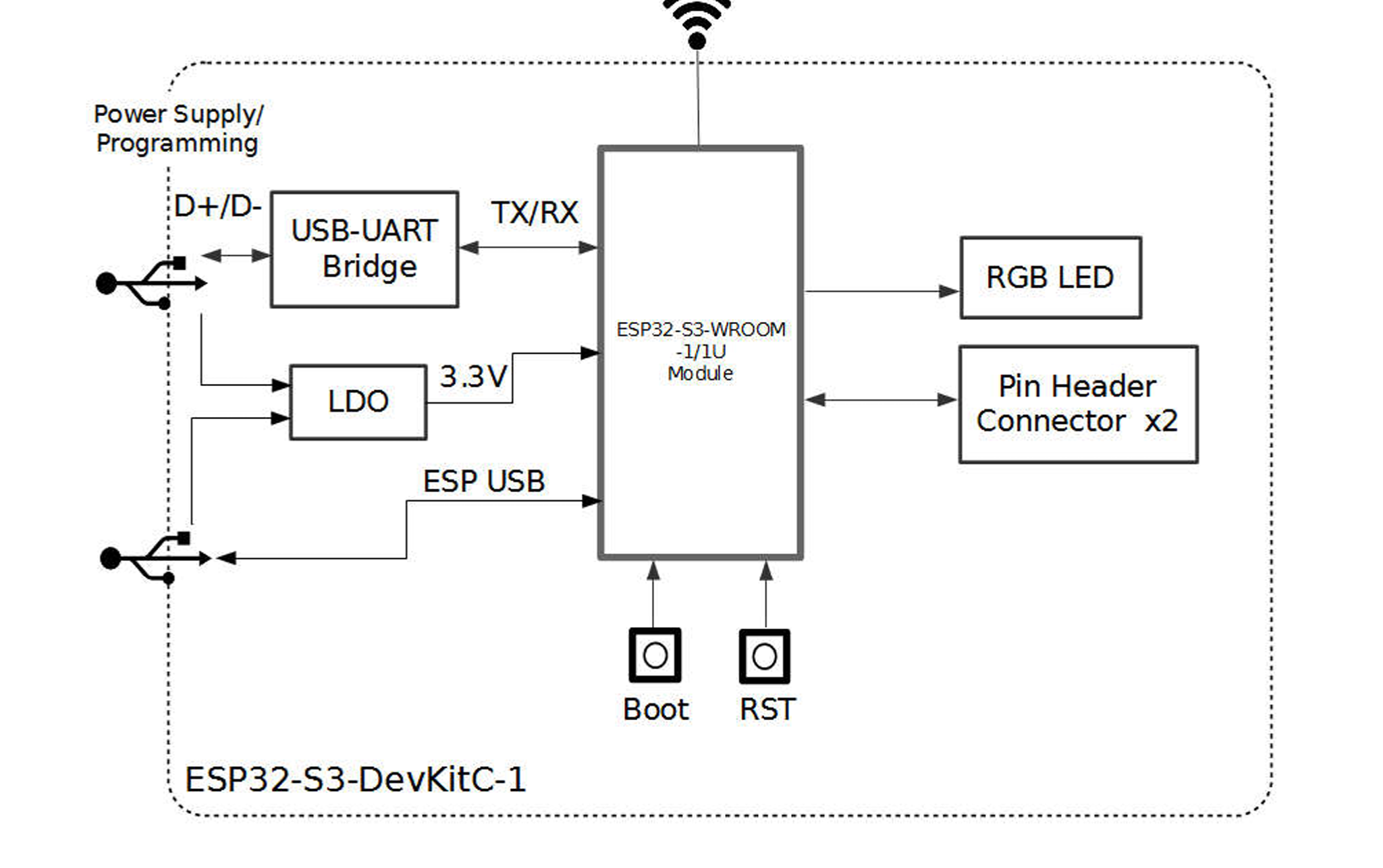

- ESP32-S3 DevkitC1 의 USB Port 2개 구성
- USB To UART(USB To Serial, CP2102N ) ---> 세부내용은 회로도 확인
- ESP USB (아래 각 포트확인)
USB Ports

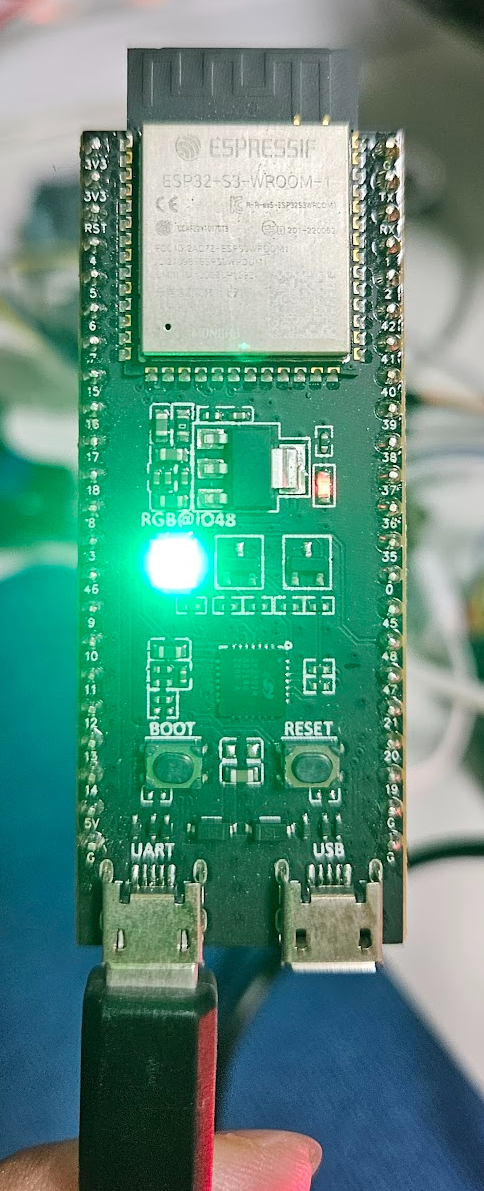

- USB Ports
- Left USB:
- COM A (CP2102N): 플래시 / 모니터(로그)
- USB To Serial
- ESP32-S3 Monitor 와 Console Commands
- Right USB:
- COM B (TinyUSB CDC) / ESP USB
- JTAG / USB
- Wi-Fi 스니퍼 캡처 스트림 (Python 파서로 pcap 저장 → Wireshark)
- USB-CDC ACM 을 이용하여 사용예정
- 2번째는 TinyUSB 기반의 CDC를 이용하여 사용
- TinyUSB 이해
